Πώς να επιτύχετε τον εντοπισμό εισαγόμενων μηχανών ψυχρής περμανάντ
Τα τελευταία χρόνια, με τις αυξανόμενες απαιτήσεις των πελατών για την ποιότητα, την αποτελεσματικότητα και την καταπολέμηση της{0}}παραποίησης προϊόντων εκτύπωσης, η χρήση της τεχνολογίας ενσωματωμένης ψυχρής σφράγισης στις διαδικασίες εκτύπωσης γίνεται ολοένα και πιο κοινή. Η ψυχρή σφράγιση αναφέρεται στη διαδικασία κατά την οποία η προηγούμενη μονάδα εκτύπωσης εφαρμόζει μια κόλλα ψυχρής σφράγισης στο χαρτί και αμέσως η ακόλουθη μονάδα εκτύπωσης πιέζει το φύλλο ψυχρής σφράγισης μαζί με το χαρτί με επίστρωση με κόλλα-. Στη συνέχεια, οι περιοχές με κόλλα προσκολλώνται στο φύλλο ψυχρής σφράγισης, που σημαίνει ότι το φύλλο ψυχρής σφράγισης «τυπώνεται» στο χαρτί, επιτυγχάνοντας έτσι ενσωματωμένη εκτύπωση ψυχρής σφράγισης.
Επί του παρόντος, οι μηχανές ψυχρής σφράγισης που χρησιμοποιούνται στο εσωτερικό είναι κυρίως εισαγόμενες, χρησιμοποιώντας συνήθως τη μηχανή ψυχρής σφράγισης Foilstar από τη γερμανική εταιρεία της Heidelberg (Εικόνα 1) και τη μηχανή ψυχρής σφράγισης Optima από την ολλανδική εταιρεία Vinfoilg (Εικόνα 2). Και τα δύο αυτά μηχανήματα μπορούν να ικανοποιήσουν σχεδόν όλες τις απαιτήσεις για ψυχρή σφράγιση κατά την εκτύπωση. Αυτό το άρθρο ξεκινά με την ανάλυση των χαρακτηριστικών των δύο παραπάνω εισαγόμενων μηχανών ψυχρής σφράγισης και διερευνά τις εφικτές προσεγγίσεις για την εγχώρια παραγωγή μηχανών ψυχρής σφράγισης.
Σχήμα 1 Μηχάνημα κρύας σφράγισης Foilstar από τη Χαϊδελβέργη, Γερμανία
Εικόνα 2 Optima Cold Foil Machine από τη Vinfoil, Ολλανδία
Όπως είναι γνωστό, για να εξασφαλιστεί η ομαλή μεταφορά του κρύου φύλλου, το κρύο φύλλο στο μηχάνημα κρύου φύλλου και το χαρτί στην τυπογραφική μηχανή πρέπει να λειτουργούν συγχρονισμένα. Με άλλα λόγια, το κρύο φύλλο και ο κύλινδρος κουβέρτας απαιτείται να έχουν την ίδια γραμμική ταχύτητα, πράγμα που σημαίνει ότι μέσα σε έναν κύκλο περιστροφής του κυλίνδρου κουβέρτας, το κρύο φύλλο πρέπει να διανύσει μήκος ισοδύναμο με την περιφέρεια του κυλίνδρου κουβέρτας. Ωστόσο, δεν απαιτούν όλα τα έντυπα υλικά κρύο φύλλο-. Εάν η περιοχή των εικόνων και του κειμένου που χρειάζονται κρύο φύλλο στο τυπωμένο χαρτί είναι μικρή, η σπατάλη κρύου φύλλου θα είναι μεγαλύτερη και το αυξημένο κόστος είναι αναπόφευκτο. Για να μειωθεί η σπατάλη κρύου φύλλου, τα δύο μηχανήματα υιοθετούν παρόμοιες προσεγγίσεις για να λύσουν αυτό το πρόβλημα.
Μηχανή κρύου φύλλου Foilstar από τη Χαϊδελβέργη
Το πραγματικό μηχάνημα κρύου φύλλου Foilstar φαίνεται στο Σχήμα 3. Χρησιμοποιεί τον μηχανισμό βημάτων της μονάδας Dancing που φαίνεται στο Σχήμα 4 για να αντιμετωπίσει το πρόβλημα της σπατάλης κρύου φύλλου. Όταν ο κύλινδρος κουβέρτας περιστρέφεται στην κενή περιοχή του κυλίνδρου αποτύπωσης, υπάρχει ένα κενό μεταξύ των επιφανειών των δύο κυλίνδρων. Χρησιμοποιώντας τον μηχανισμό βήματος (όπως φαίνεται στις θέσεις 1 και 2 στο Σχήμα 5), δύο σετ μηχανισμών βηματικού κυλίνδρου που κινούνται από σερβοκινητήρες στις θέσεις 1 και 2 τραβούν γρήγορα το κρύο φύλλο προς τα πίσω, επιτρέποντας να χρησιμοποιηθεί ξανά το κρύο φύλλο αλουμινίου για εκτύπωση, βελτιώνοντας έτσι την αποτελεσματική χρήση του κρύου φύλλου.
Εικόνα 3 Πραγματική φωτογραφία της μηχανής κρύας περμανάντ Foilstar

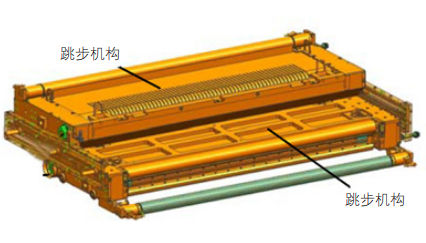

Εικόνα 4 Μηχανισμός βηματικής μονάδας χορού

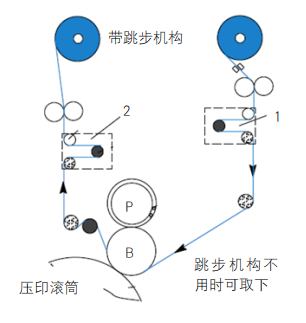

Σχήμα 5 Μηχανισμός βηματισμού στη συσκευή βηματισμού
Για να το κατανοήσει καλύτερα διαισθητικά, ο συγγραφέας δημιούργησε ένα απλό μαθηματικό μοντέλο για να απεικονίσει τον αποτελεσματικό ρυθμό χρήσης του φιλμ ψυχρής σφράγισης. Τα μαθηματικά μοντέλα της μεμβράνης ψυχρής σφράγισης χωρίς σκαλοπάτι και με βηματισμό φαίνονται στο Σχήμα 6.

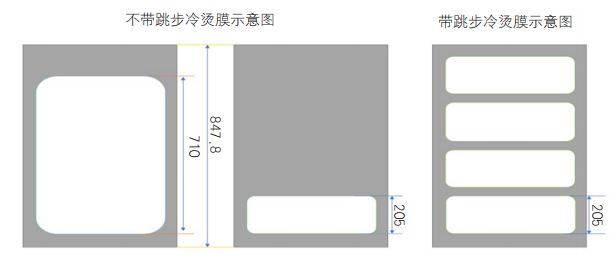

Εικόνα 6 Μαθηματικό μοντέλο φιλμ ψυχρής σφράγισης με και χωρίς παράβλεψη βημάτων (Μονάδα: mm)
Υπόθεση 1: Τα γραφικά ψυχρής σφράγισης διατίθενται σε διάφορες μορφές, καθιστώντας τους υπολογισμούς σχετικά δύσκολους. Εδώ, επιλέγεται ένα τετράγωνο μπλοκ για προσομοίωση και υπολογισμό.
Υπόθεση 2: Δεδομένου ότι το πλάτος του ρολού μεμβράνης ψυχρής σφράγισης πρέπει να είναι μεγαλύτερο από το πλάτος των γραφικών ψυχρής σφράγισης, η σπατάλη προς αυτή την κατεύθυνση είναι σταθερή και αναπόφευκτη. Επομένως, η σπατάλη προς αυτή την κατεύθυνση δεν εξετάζεται. Οι πελάτες μπορούν να επιλέξουν ρολά φιλμ ψυχρής σφράγισης του αντίστοιχου πλάτους σύμφωνα με τις ανάγκες τους.
Υπόθεση 3: Επειδή η μηχανή ψυχρής σφράγισης Foilstar είναι μια μηχανή διαλείπουσας συνεχούς έλξης ψυχρής σφράγισης, δεν περιορίζεται από την περιφέρεια του ελαστικού κυλίνδρου. Αυτό το μέγεθος χρησιμοποιείται για υπολογισμό κυρίως για σύγκριση με τη μηχανή ψυχρής σφράγισης Optima που αναφέρεται παρακάτω (χρησιμοποιώντας το CD102 ως παράδειγμα). Σύμφωνα με τους υπολογισμούς, ο αποτελεσματικός ρυθμός χρήσης του φιλμ ψυχρής σφράγισης φαίνεται στον Πίνακα 1.

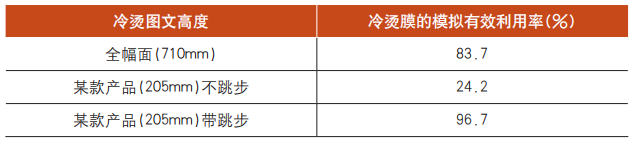

Πίνακας 1 Αποτελεσματικός ρυθμός χρήσης του φιλμ ψυχρής σφράγισης
Μπορεί να φανεί ότι χωρίς τη χρήση του μηχανισμού βήματος-παράβλεψης, όσο μικρότερα είναι τα γραφικά ψυχρής σφράγισης, τόσο μεγαλύτερη είναι η σπατάλη του φιλμ ψυχρής σφράγισης. λαμβάνοντας υπόψη ότι μετά τη χρήση του μηχανισμού παράκαμψης σταδίου-, η σπατάλη του φιλμ ψυχρής σφράγισης είναι σχετικά μικρή, κάτι που μπορούμε να πούμε ότι λύνει σχεδόν τέλεια το πρόβλημα των απορριμμάτων φιλμ ψυχρής σφράγισης.
Μηχάνημα κρύας σφράγισης OPtima της Vinfoil
Η μηχανή ψυχρής σφράγισης OPtima αντιμετωπίζει τα απόβλητα φιλμ ψυχρής σφράγισης με εντελώς διαφορετικό τρόπο από τη μηχανή ψυχρής σφράγισης Foilstar. Είναι εξοπλισμένο με μονάδα MFU (Εικόνα 7). Η ιδέα του σχεδιασμού είναι ότι η μεμβράνη ψυχρής σφράγισης, αφού εκτυπωθεί μία φορά, δεν πηγαίνει απευθείας στο ρολό ανακύκλωσης, αλλά παρακάμπτει τη μονάδα MFU και περνά από τον ελαστικό κύλινδρο κουβέρτας για εκτύπωση ξανά. Η μονάδα MFU έχει δύο χάρτινες-ράβδους περιστροφής που ελέγχονται από έναν σερβοκινητήρα, οι οποίοι μπορούν να αλλάξουν θέση για να διατηρήσουν την πλευρική απόσταση που απαιτείται από το τυπωμένο σχέδιο μεταξύ της μεμβράνης ψυχρής σφράγισης και της προηγούμενης μεμβράνης. ένας άλλος σερβοκινητήρας μπορεί να ρυθμίσει τη συνολική πάνω-και-θέση επάνω-και-της μονάδας MFU, αλλάζοντας έτσι τη θέση ανάγλυφης εκτύπωσης της μεμβράνης ψυχρής σφράγισης, επιτρέποντας απλώς να χρησιμοποιηθεί ξανά το τμήμα του φιλμ που δεν χρησιμοποιήθηκε προηγουμένως, βελτιώνοντας έτσι τον αποτελεσματικό ρυθμό χρήσης του φιλμ ψυχρής σφράγισης.

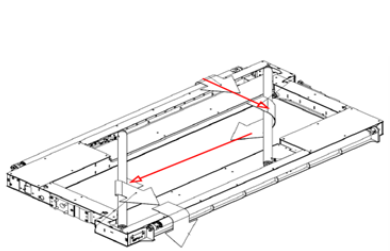

Εικόνα 7 Μονάδα MFU της μηχανής ψυχρής σφράγισης OPtima
Το μηχάνημα ψυχρής σφράγισης OPtima είναι εξοπλισμένο με δύο μονάδες MFU, επιτρέποντας ευέλικτη επιλογή διαφόρων μεθόδων εκτύπωσης: η μεμβράνη ψυχρής σφράγισης με ένα ρολό μπορεί να εκτυπώσει μία, δύο ή τρεις στρώσεις ή δύο{{1}μεμβράνες ψυχρής σφράγισης σε ρολό μπορούν να εκτυπώσουν μία ή δύο στρώσεις. Όπως φαίνεται στο Σχήμα 8, ένα διάγραμμα απεικονίζει την εκτύπωση ενός-ρολού τριών στρώσεων (αριστερά) και δύο κυλίνδρων που εκτυπώνουν δύο στρώματα (δεξιά).

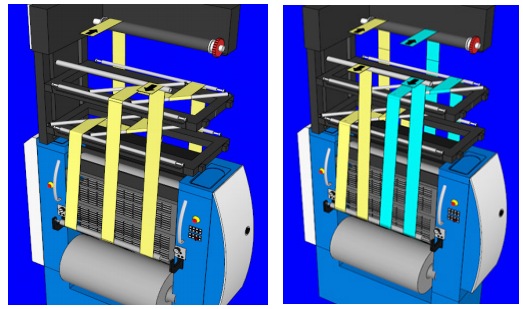

Εικόνα 8 Εκτύπωση σε ένα-ρολό με τρία φιλμ (αριστερά) και δύο ρολά το καθένα που εκτυπώνει δύο φιλμ (δεξιά)
Αναφερόμενοι στο μαθηματικό μοντέλο στο Σχήμα 9, ο αποτελεσματικός ρυθμός χρήσης του φιλμ ψυχρής σφράγισης φαίνεται στον Πίνακα 2. Μπορεί να φανεί ότι ο αποτελεσματικός ρυθμός χρήσης του φιλμ μηχανής ψυχρής σφράγισης OPtima είναι προφανώς ελαφρώς κατώτερος από εκείνον της μηχανής ψυχρής σφράγισης Foilstar με μηχανισμό βήματος-άλματος.

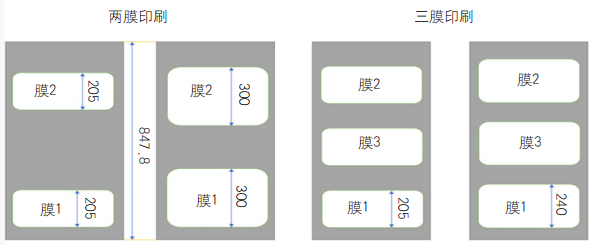

Εικόνα 9 Μαθηματικά μοντέλα εκτύπωσης δύο-μεμβρανών και εκτύπωσης τριών- φιλμ (μονάδα: mm)

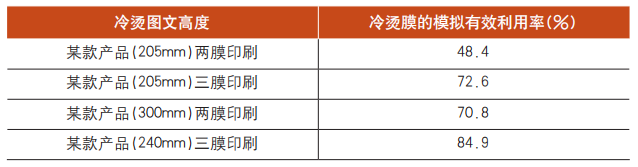

Πίνακας 2 Αποτελεσματικός ρυθμός χρήσης του φιλμ ψυχρής σφράγισης
Μόλις κατανοήσετε τα βασικά σημεία του τρόπου λειτουργίας των εισαγόμενων μηχανημάτων σφράγισης με κρύο φύλλο αλουμινίου, μπορείτε να παρέχετε αναφορά και κατεύθυνση για την εγχώρια παραγωγή. Επί του παρόντος, η οικιακή μηχανή σφράγισης κρύου φύλλου που αποδίδει σχετικά καλά είναι η μονάδα MK1020/750CF από την Tianjin Changrong. Η τεχνική διαδρομή του είναι παρόμοια με εκείνη της μηχανής σφράγισης κρύου φύλλου Foilstar και διαθέτει μια συσκευή τύπου rocker-βήματος. Σύμφωνα με την επίσημη ιστοσελίδα της, η μέγιστη ταχύτητα εκτύπωσης είναι 8.000 φύλλα την ώρα. Το μηχάνημα σφράγισης κρύου φύλλου Foilstar με τη λειτουργία step, όπως αναφέρεται στο εγχειρίδιό του, μπορεί να φτάσει σε μέγιστη ταχύτητα 10.000 φύλλων την ώρα κατά την εκτύπωση στη μέγιστη μορφή. Στην πραγματική χρήση, για προϊόντα{12}}μικρού φορμά, η κανονική ταχύτητα εκτύπωσης μπορεί να φτάσει τα 12.000 φύλλα την ώρα ή ακόμα και τα 13.500 φύλλα την ώρα. Ως εκ τούτου, υπάρχει ακόμη περιθώριο βελτίωσης σε εγχώριο επίπεδο σε αυτήν την πτυχή.
Προς το παρόν, δεν υπάρχει οικιακή μηχανή σφράγισης κρύου φύλλου παρόμοια με το σχέδιο Optima. Η σχεδιαστική ιδέα αυτού του μηχανήματος σχετικά με την επαναχρησιμοποίηση κρύου φιλμ αλουμινίου είναι η επίλυση διαμήκων ζητημάτων μέσω μιας οριζόντιας προσέγγισης, η οποία είναι πολύ έξυπνη. Κατά την εκτύπωση, η ταχύτητα του κρύου φιλμ φύλλου συγχρονίζεται με την πρέσα και παραμένει σταθερή, φτάνοντας έως και τα 18.000 φύλλα την ώρα. Αυτό αξίζει να το μελετήσετε και να το επιχειρήσετε για ενδιαφερόμενα άτομα και εταιρείες και ανυπομονούμε να δούμε σύντομα να εμφανιστούν παρόμοια οικιακά μηχανήματα σφράγισης κρύου φύλλου.
